Beschrijving

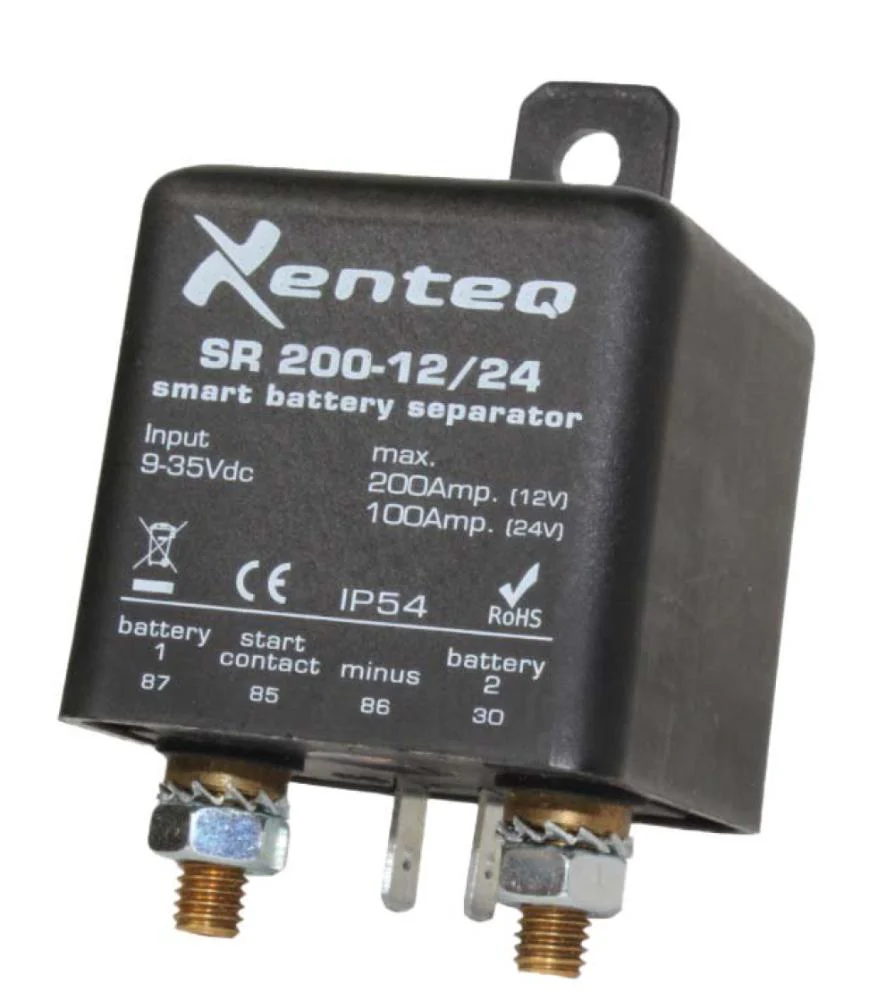

Dit scheidingsrelais is een ideale oplossing als men een tweetal accu’s (of groepen) gelijktijdig wil opladen d.m.v. dynamo, acculader, zonnepanelen etc. Meestal van toepassing bij een startaccu en een verzorgingsaccu zoals bijvoorbeeld in campers, boten, servicewagens etc. De twee accu’s komen onder bepaalde spanningsvoorwaarden parallel te staan. Alleen als de gemeten spanning van één van beide accu’s voldoende hoog is, schakelt het relais in. Zakt de gezamenlijke spanning echter tot de ondergrens, dan zal het relais de verbinding weer verbreken. Door deze accubewakersfunctie kunnen de accu’s elkaar dus niet ontladen. Daarnaast heeft het relais ook nog een extern signaal voor de mogelijkheid van zo genaamde ‘start assist’ functie. Door middel van dit signaal kan men handmatig ervoor kiezen om de twee accu’s kort parallel te zetten. Zo kan in geval van nood alsnog de tweede accu gebruiken om het voertuig te starten. Verschil met een laadstroomverdeler is dat bij een scheidingsrelais de accu’s dus onder bepaalde voorwaarden parallel komen te staan. Bij een laadstroom verdeler blijven de accu’s altijd van elkaar gescheiden. Alleen de aangeboden laadstroom wordt hier verdeeld over de accu’s. Voordeel van een scheidingsrelais is dat het verlies over de contacten zo goed als nihil is.

Het scheidingsrelais is geschikt voor 12Vdc en 24Vdc systemen. Het relais zal automatisch de juiste systeemspanning kiezen. Uiteraard moeten de twee accu’s wel dezelfde nominale spanning hebben.

• Hoogte product: 0.46/0.78cm
• Parallel schakeling
